伺服放線架

伺服放線架

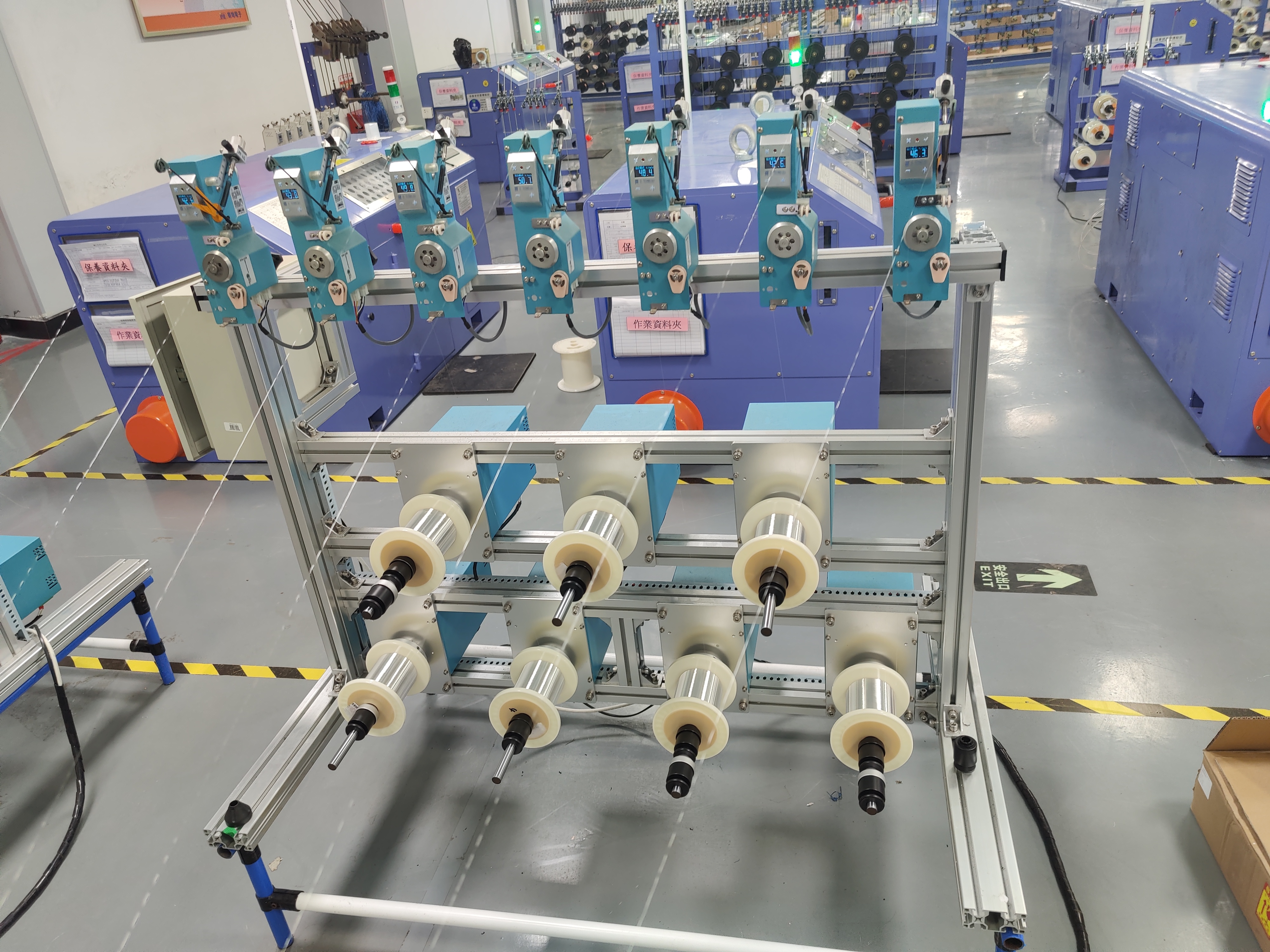

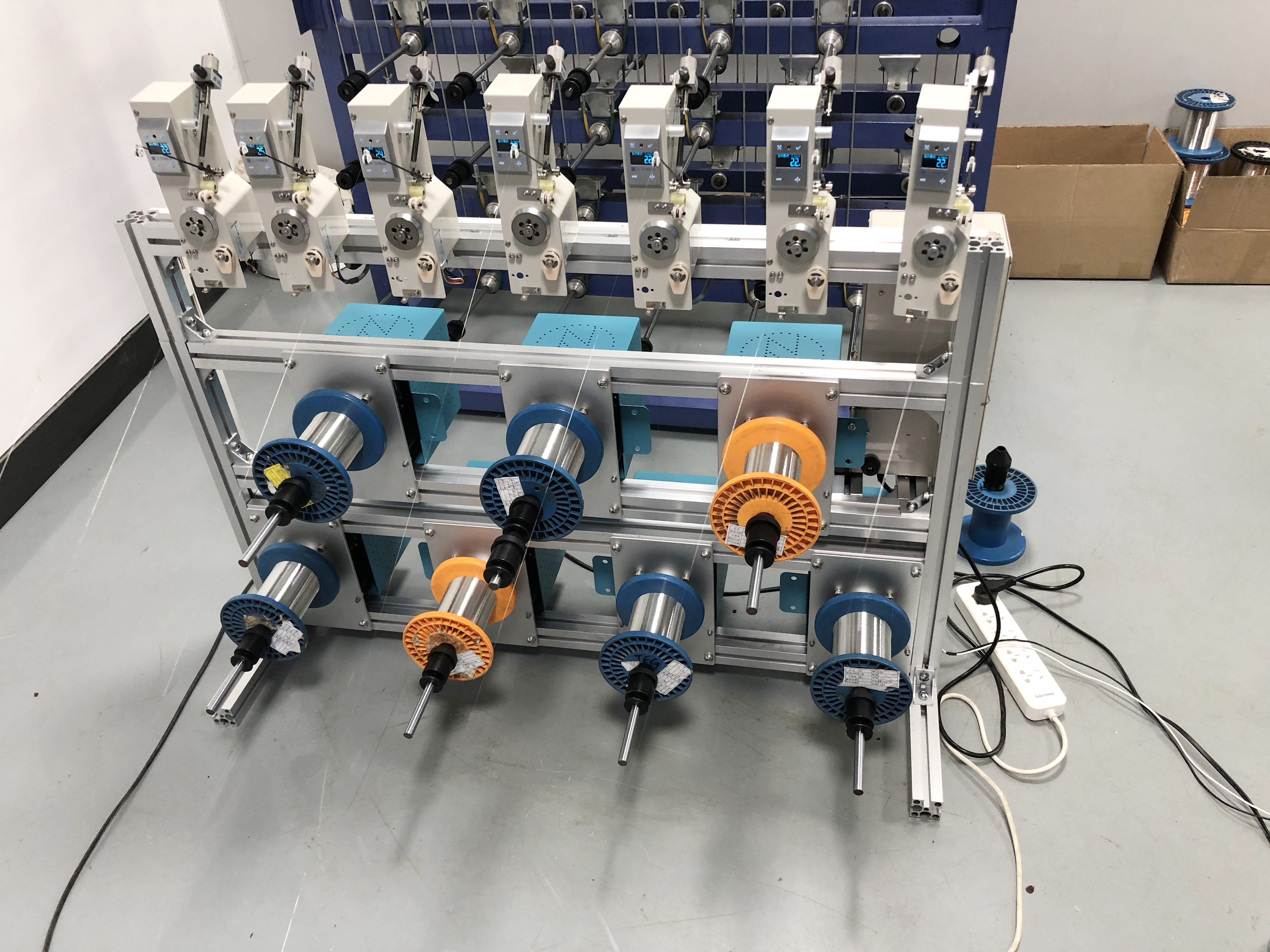

產品名稱:ATST系列伺服自動放線器 放線架 銅包鋁卷繞機 繞線機 繞線通用

伺服放線器采用主動送線方式替換傳統的被動方式,通過對馬達速度的控制來達到穩定張力值的目的,并帶有張力反饋穩定系統,能自動實現張力的穩定平衡。在放線時線軸從滿軸到小軸張力都能保持不變,相比傳統機械的放線器減少了調節張力的次數,提高產品的質量。
  • 產品詳情

選型參考表

型 號

Model

使 用 線 徑 范 圍( m m )

Reference Wire Diameter

張力范圍(g.f)

Tension Scope

ATST3-100 Φ0.03-Φ0.12 3-100
ATST3-300 Φ0.06-Φ0.21 20-300
ATST3-800 Φ0.09-Φ0.35 50-800
ATST4-100 Φ0.03-Φ0.12 3-100
ATST4-300 Φ0.06-Φ0.21 20-300
ATST4-800 Φ0.09-Φ0.35 50-800

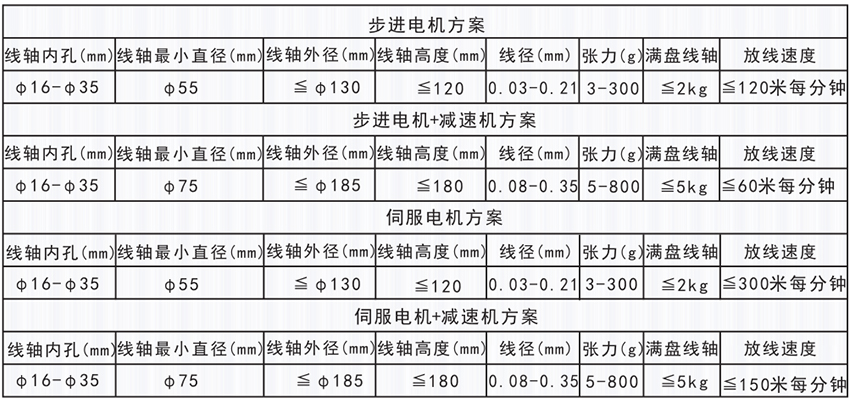

方案選擇

該系列具體型號及配置見下方表格,用戶根據自用線徑及軸重和張力范圍選擇合適的方案及型號

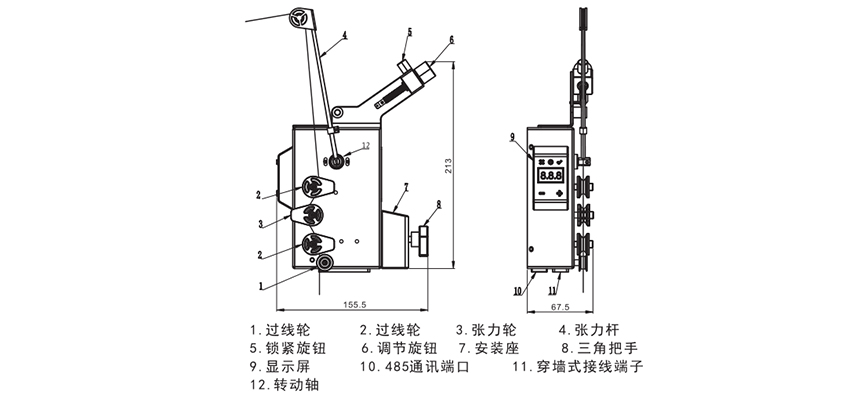

放線器結構示意圖

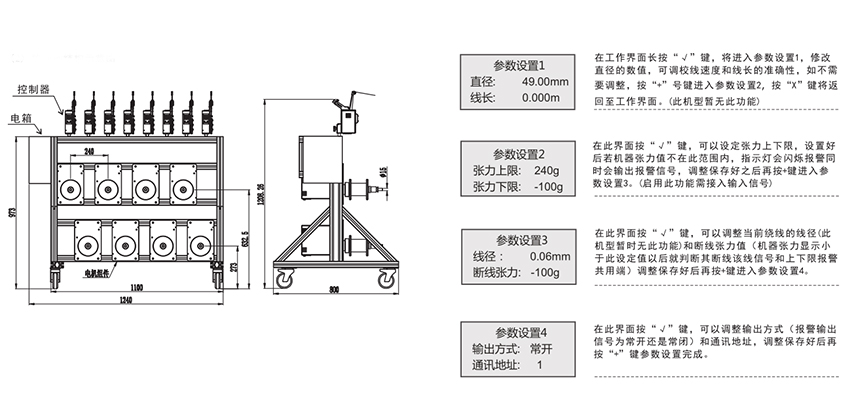

外形結構示意圖







注意事項



1.在工作狀態下請勿觸碰張力桿;
2.防止放線器跌落,以及避免受強烈的沖擊而造成損壞;
3.繞線速度不宜超過5米/秒(以實際機型要求為準,如有特殊需求,可聯系
我司進行定制)繞線機啟動速度不宜超過1米/秒。
4.漆包線通過過線輪時,必須檢查漆包線是否掛在各個導輪上,確保導輪能在工
作時正常旋轉而不被卡住。
5.過線輪、張力桿屬于易損件,即使在保修范圍內,如上述物件磨損需更換,
仍需支付相應的費用,費用標準以更換時我廠的實際報價為準
